信頼性の高い電気接続に PCB 端子台が不可欠なのはなぜですか?
プリント基板端子台は現代の電子システムの重要なコンポーネントであり、産業オートメーション、配電、スマート デバイス、再生可能エネルギー システム、家庭用電化製品全体に安全かつ組織化された電線対基板接続を提供します。この包括的なガイドでは、エンジニア、メーカー、バイヤーが情報に基づいた意思決定を行うのに役立つように、それらの機能、構造、利点、選択方法、一般的な問題、設置方法、および将来の傾向を探ります。
目次
1. PCB 端子台について

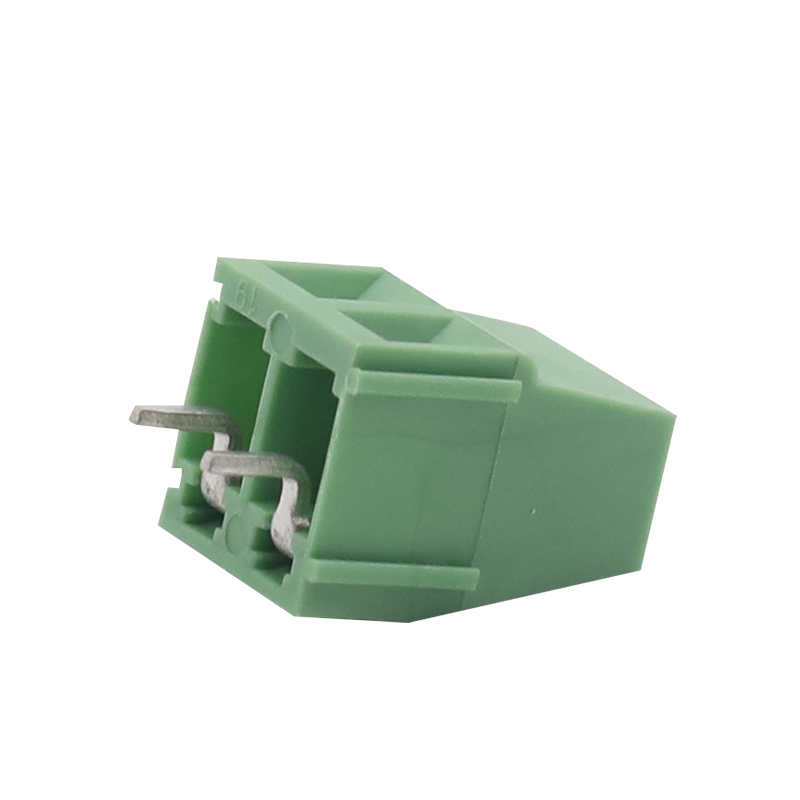

PCB 端子台は、ワイヤをプリント基板 (PCB) に直接固定するように設計された電気コネクタです。外部配線と電子回路の間に安定した電気接続を確立し、組み立て、メンテナンス、トラブルシューティングを簡素化します。
永久的なはんだ付けワイヤ接続とは異なり、PCB 端子台を使用すると、回路基板を損傷することなくワイヤを素早く接続したり切断したりできます。そのため、頻繁なメンテナンスやコンポーネントの交換が必要なシステムでは非常に価値があります。
これらのコネクタは通常、次の場所にあります。
- 産業用制御システム
- 電源
- セキュリティシステム
- 空調設備
- 通信機器
- 再生可能エネルギー設備
- カーエレクトロニクス
- スマートホーム製品
主な機能:PCB 端子台は、安全で整理された耐振動性のワイヤ接続を提供すると同時に、設置時間とメンテナンスの複雑さを軽減します。
2. PCB 端子台の仕組み
PCB 端子台は、PCB に直接取り付けられた導電性端子にワイヤをクランプすることで動作します。電流は外部ワイヤから金属導体を通ってプリント基板に流れます。
ほとんどの PCB 端子台では、次のいずれかのワイヤ固定方法が使用されます。
| 接続方法 | 説明 | 利点 |
|---|---|---|
| スクリュークランプ | ワイヤーをネジで固定 | 強力で信頼性の高い接続 |
| スプリングクランプ | スプリングの圧力でワイヤーを所定の位置に保持します | 素早い設置と耐振動性 |
| プッシュイン | 直挿し接続 | 素早い組み立て |
| バリアタイプ | 端子間の絶縁バリア | 安全性の向上 |
接続すると、端子台は連続的な導電性を確保し、偶発的なワイヤの緩みを防ぎます。
3. プリント基板用端子台の主な種類
アプリケーションが異なれば、異なる PCB 端子ブロック設計が必要になります。利用可能なタイプを理解することは、エンジニアが適切なソリューションを選択するのに役立ちます。
スルーホール PCB 端子台
これらは PCB のドリル穴を通して取り付けられ、反対側にはんだ付けされます。優れた機械的強度を備えており、高振動環境でよく使用されます。
表面実装 PCB 端子台
表面実装設計は PCB 表面に直接取り付けられ、自動製造とコンパクトなレイアウトをサポートします。
プラグイン可能な PCB 端子台
プラグ可能バージョンでは、個々のワイヤを切断せずにコネクタを取り外すことができます。モジュール式の機器や迅速なメンテナンスに最適です。
ライトアングル PCB 端子台
直角設計により垂直方向のスペースが節約され、筐体レイアウトの最適化に役立ちます。
大電流PCB端子台
重い電気負荷向けに設計されたこれらのブロックは、より大きな導体と強化された耐熱性を備えています。
産業オートメーション
信頼性の高い信号伝送と振動下での耐久性能。
電力設備
より高い電圧と電流の要件を安全に処理します。
家電
コンパクトな設計により、より小型でスマートな製品がサポートされます。
4. 材質と構造
PCB 端子台の性能は、その材料と構造設計に大きく依存します。
| 成分 | 共通素材 | 目的 |
|---|---|---|
| ハウジング | PA66ナイロン | 難燃性と断熱性 |
| 導体 | 銅合金 | 電気伝導率 |
| メッキ | 錫またはニッケル | 耐食性 |
| ネジ | 鋼鉄 | 機械的締結 |
高品質の素材により、電気効率、熱安定性、長期耐久性が向上します。
5. 主な利点
PCB 端子台は、メーカー、設置業者、メンテナンス チームに大きなメリットをもたらします。
- 簡単な配線：ケーブルの取り付けと交換が簡単になります。
- ダウンタイムの削減:メンテナンスとトラブルシューティングの迅速化。
- 安全な接続:強力な機械的ワイヤ保持力。
- コンパクトなデザイン:PCB スペースの効率的な使用。
- スケーラビリティ:複数の極構成で利用可能です。
- 安全性：偶発的な短絡を防ぎます。
- コスト効率:組み立ての人件費を削減します。
- 柔軟性:さまざまなワイヤサイズと電圧をサポートします。
多くのエンジニアは PCB 端子台を好みます。PCB 端子台は、長期間の動作期間にわたって信頼性の高い電気的性能を確保しながら、現場でのメンテナンスを簡素化するためです。
6. 一般的なアプリケーション
PCB 端子台は、現代のほぼすべての電気産業で使用されています。
産業用制御システム
工場では、耐振動性とメンテナンスの容易さが重要なセンサー、リレー、PLC、オートメーション システム用の端子台に依存しています。
再生可能エネルギー
太陽光インバータと風力発電システムは、変化する環境条件下でも効率的な電力伝送と安定した接続を実現するために PCB 端子台を使用します。
医療機器
医療用電子機器では、監視デバイスや診断システムに信頼性の高い接続が必要です。
交通機関
鉄道システム、電気自動車、充電ステーションでは、大電流用途向けに堅牢な端子台が使用されています。
スマートビルディング
照明制御システム、セキュリティ デバイス、および HVAC 機器は、組織化された PCB 接続に依存しています。
7. 適切な PCB 端子台の選択方法
正しい PCB 端子ブロックを選択するには、技術要件と環境要件を慎重に考慮する必要があります。
| 選択要素 | なぜそれが重要なのか |
|---|---|
| 電流定格 | 過熱を防ぎます |
| 定格電圧 | 安全な絶縁性能を確保 |
| ワイヤーサイズ | 適切な互換性を確保 |
| ピッチサイズ | PCB 間隔に影響を与える |
| 取付タイプ | レイアウト要件をサポート |
| 動作温度 | 長期的な耐久性を確保 |
| 環境保護 | 埃や湿気から守ります |
バイヤーは、国際市場向けの製品を選択する際に、UL、CE、RoHS 準拠などの認証も確認する必要があります。
8. 購入者が犯すよくある間違い
端子台の選択を誤ると、高額な故障、過熱、メンテナンスの問題が発生する可能性があります。
- 不十分な電流定格の選択
- 環境条件の無視
- 互換性のないワイヤ サイズを使用する
- 低品質の素材を選択する
- 不適切な PCB 間隔設計
- 振動要件の無視
- 国際的な安全認証の見逃し
慎重な技術評価は、信頼性の問題や予期せぬダウンタイムを回避するのに役立ちます。
9. 設置とメンテナンスのヒント
安定した性能と電気的安全のためには、適切な設置が不可欠です。
インストールのベストプラクティス
- ドライバーは正しいトルクで使用してください。
- ネジを締めすぎないようにしてください。
- ワイヤーの絶縁を正確に剥きます。
- より線の緩みを防ぎます。
- 電流と電圧の仕様に従ってください。
- スルーホールモデルのはんだ品質を検査します。
メンテナンスに関する推奨事項
- 定期的に接続を検査してください。
- 過熱の兆候がないか確認してください。
- 腐食や変色がないか確認してください。
- 必要に応じてネジを締め直します。
- 蓄積したほこりを定期的に掃除してください。
定期検査により、PCB 端子台の耐用年数が大幅に延長され、電気的故障が最小限に抑えられます。
10. PCB 端子台と他のコネクタの比較
| 特徴 | プリント基板端子台 | はんだ付けワイヤ | 圧着コネクタ |
|---|---|---|---|
| メンテナンス | 簡単 | 難しい | 適度 |
| インストール速度 | 速い | 遅い | 速い |
| 再利用性 | 素晴らしい | 貧しい | 良い |
| 信頼性 | 高い | 高い | 高い |
PCB 端子台は、信頼性、保守性、設置効率の優れたバランスを実現します。
11. 業界のトレンドとイノベーション
エレクトロニクスの進化に伴い、PCB 端子台の技術も急速に進歩しています。
- 小型高密度設計
- 工具不要の押し込みテクノロジー
- 耐振動性の向上
- スマートな監視統合
- より高い電流容量
- 改良された難燃性材料
- 環境に配慮したものづくり
メーカーは、インダストリー 4.0、電気自動車、再生可能エネルギー システム向けのソリューションも開発しています。
12. よくある質問
PCB 端子台の主な目的は何ですか?
その主な目的は、プリント基板に安全かつ取り外し可能なワイヤ接続を提供することです。
PCB 端子台は再利用できますか?
はい。ほとんどの PCB 端子台は、ワイヤの挿入と取り外しを繰り返すように設計されています。
PCB 端子台を最も多く使用しているのはどの業界ですか?
産業オートメーション、電力システム、再生可能エネルギー、電気通信、輸送、家電業界で広く使用されています。
正しい電流定格を選択するにはどうすればよいですか?
安全な動作を確保するには、システムの予想最大負荷より高い電流定格を持つ端子台を選択してください。
端子台が過熱する原因は何ですか?
一般的な原因としては、配線の緩み、過剰な電流、不適切なワイヤ サイズ、低品質の導電性材料などが挙げられます。
PCB 端子台は振動に耐えられますか?
はい。スプリングクランプと高品質のネジクランプ設計により、優れた耐振動性を実現します。
13. 結論
PCB 端子台は、無数の業界にわたって安全、効率的、保守可能な電気接続を確保する上で重要な役割を果たしています。柔軟性、信頼性、設置の容易さにより、現代の電子システムには不可欠なものとなっています。
産業機械、再生可能エネルギー機器、輸送システム、家庭用電化製品のいずれで使用される場合でも、適切な PCB 端子台の選択は、性能、安全性、長期信頼性に直接影響します。
テクノロジーが進化し続けるにつれて、高度な PCB 端子台ソリューションはさらにコンパクト、インテリジェント、効率的になり、成長する市場の需要に応えられるようになります。
